广州应用科技学院（肇庆校区）一期业扩配电系统带负载测试达标方案

一、概述

广州应用科技学院（肇庆校区）一期配电系统装机总容量为 28230KVA。根据供电部门使用要求，在一个用电周期内必须有 20 天或 20 天以上最低用电负荷必须达到总装机容量的 60%以上，最低用电负荷需达 17000KVA 以上。

经过供电局提供的2022年全年负荷趋势图分析，2022年负荷最大值为4996.357，出现的时间在2022年9月7日中午12：30分，占总负荷的17.69%，全年平均负荷最大值2468.35，出现的时间在9月，占总负荷的8.7%。

为达到供电部门的要求，现采用另外租赁临时用负载箱设备来满足供电部门使用要求，根据数据分析及稳妥所见，拟临时租赁用电设备总容量12000KW。

1.经现场勘查，根据变压器实际装机容量，我们搭配了外接临时负载箱与专变房的数据如下表：

2.学校现有负荷在5000KW左右,加上临时外接的负荷 13100KW，总负荷18100KW，满足供电60%以上达标要求。

3.为确保60%供电达标要求，在临时租赁负荷设备运行前期测试时，需请供电部门配合核对用电数据是否达标，在测试期间，供电部门需一直配合提供实时监测与及时提供数据。

二、外接临时负荷的使用要求

1.外接临时负荷为纯电阻负载，设备在通电使用过程中会产生热能，因此临时负荷需放置室外。

2.放置场地应平整，无污染及腐蚀性物资。

3.在外接临时负载设备周围设置护栏围蔽和警示标志。

4.由于临时负载箱安装过程中，电源电缆需从低压房引向户外。需拆除部分排气扇，进气格栅。等电缆敷设完毕。做好空位封堵，防鼠措施。

5.中间有绿化地方，电缆尽量绕开敷设。

6.外接的临时电缆做好防护措施，避免无关人员靠近，杜绝安全事故的发生。

7.参与测试运行的操作人员必须具备专业技术知识。

8.临时负荷设备在通电之前必须要做好各项安全检查。

9.每天做好测试运行的数据记录并做好保存。

10.每天测试运行工作结束后应做好临时负载设备的防护、防雨工作。

三、带负荷运行应具备的条件

1.参与带载运行的设备及其附属装置（包括：电气、仪表等），均应按使用要求及设备技 术文件全部测试完毕，且经检查验收质量符合要求。相应测试记录及资料应齐全，设备的电气（仪表）控制等装置均应按系统检验完毕，应符合试运转要求。

2.试运行需要空载、带负荷运行均能满足要求。

3.试运行需用的材料、检测仪器，施工机具、安全防护设施及用具，应备齐且能满足要

4.制订单项运行方案，测试领导小组及技术负责人。

5.参加带负荷运行的人员，应熟悉了解工艺流程及原理；熟悉设备技术文件，了解的构造及性能；掌握运行程序及设备操作方法。

四、带负荷测试安排

（一）检查电房环境

1.彻底对电房进行清洁，做到电房无积尘、无杂物，设备上无任何杂物。

2.检查电房进排风口，做到无杂物，无堵塞的情况。

3.检查电缆安装是否牢固，确保安装稳定与正确。

（二）参加调试人员（每天）

1.测试现场只允许参与测试的技术人员进入，闲杂人员不得进入到调试或测试现场。

2.所有人员不得随意靠近高温部件以及带电部件。

3.所有人员必须服从负责人与技术人员的指挥。

（三）调试前准备（每天）

1.检查电缆连接是否紧固。

2.检查负载柜各部件是否正常。

3.检查配电柜是否正常

4.检查接地是否正常。

5.试验用工具（含仪表）是否正常。

（四）设备空载试验（每天）

1.核对临时负载设备空载的各项数据，检查是否正常情况。

2.检查开关运行是否有异常。

3.检查开关柜运行是否稳定。

4.各项设备是否有飘移。

5.检查试送电是否正常。

（五）负载试验

1.为避免负载设备摆放及检测时对周围环境如车辆行人等的影响，建议带负荷试验时间在每天中午12-14点进行。

2.带负荷测试为每天 35分钟内，连续带载运行 21 天，保证每天运行总负荷超过总容量的 60%，供电部门全程配合并反馈数据。

3.试验结果必须由在场负责人与租赁方签字确认。

五、设备试运行的程序与步骤：

带载测试时间，每天连续测试 35分钟，连续 21 天。

六、设备试运行中的注意事项：

1.首次通电，宜用随开随停（点动）作试验，观察各部分动作，确定正确良好后方能正式运转，要注意防止电气故障或过热。

2.设备运行中，应注意运行声音，发现异常声音，应立即停电检查，找出原因，及时调整和排除不正常故障。

七、设备试运行及调试的主要内容及基本要求：

1.操作程序：

（1）开启：总开关——分开关——负荷开关。

（2）关闭：负荷开关——分开关——总开关。

2.电气参数的测量：

（1）设备的电流、空载电流、负载电流。

（2）检查电流、电压仪表的动作是否正常；

（3）每天（次）开机过程中，参加人员建立微信群及时汇总即时数据，负责人迅速作出判断，是否达到大于60%负荷，如不达到，当次顺延开机时间，直到达标后停机。

八、安全措施：

1.调整试验和试运行前，负责人应对参加调试与试运行人员进行技术与安全交底。

2.凡参加带负荷测试人员，均应戴好安全帽，准备好安全防护用品，测试现场闲杂人员不准入内，设备附近应禁停与测试无关的其它设施。

3.在变电房、负荷设备放置地方放置灭火器。

4.参加测试的负责人和操作人员，应严格按测试方案、技术要求和用电规定进行操作， 设备的电气控制启动与关闭，由熟悉电气的专业人员操作，操作人员应听从指挥，坚守岗位，试运中不得擅离工作岗位。

5.通电的操作，应由两人或两人以上共同进行，一人操作，一人监护；通电前应对被通电设备与线路进行再次检查。

6.测试通电区域设置围栏和警告指示牌，对即将送电或送电后的变配电室应派人看守或上 锁；带电的配电箱，开关柜应挂上“有电 ”的警示牌；在停电的线路或设备工作时，应在断电的电源开关挂上“有人工作 ”“禁止合闸 ”的警示牌。

7.设备试运过程中，发现异常应立即报告，及时断电停止测试，异常情况未排除，不得启动设备。

九、测试结束后收尾工作：

1.拆除临时电缆。

2.对设备内有余压的部分进行卸压。

3.对配电设备各紧固部份进行复紧。

4.拆除调试中临时装置，装好试运转中临时拆卸的部件或附属装置。

5.根据现场实际情况采取必要的保护措施，控制设备的箱、柜门要上锁，变配电室门、窗要封闭上锁。

十、外接负荷图片：

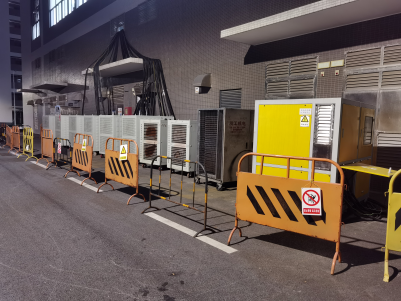

外接临时负载运行现场图片

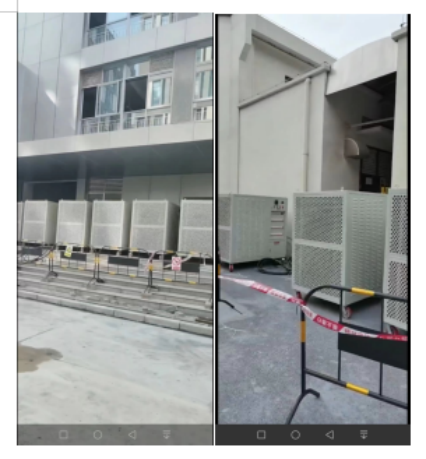

外接临时负载运行现场图片

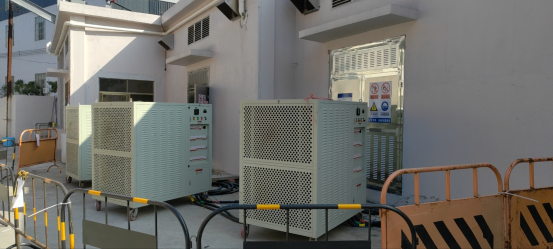

外接临时负载运行现场图片

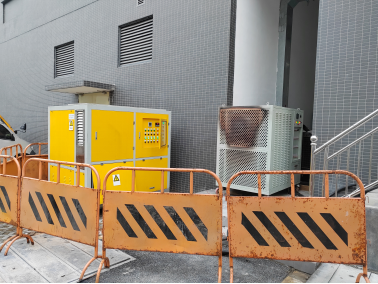

外接临时负载运行现场图片

 十一、设备明细清单

广州市白云机电设备安装工程有限公司

2023年5月22日
